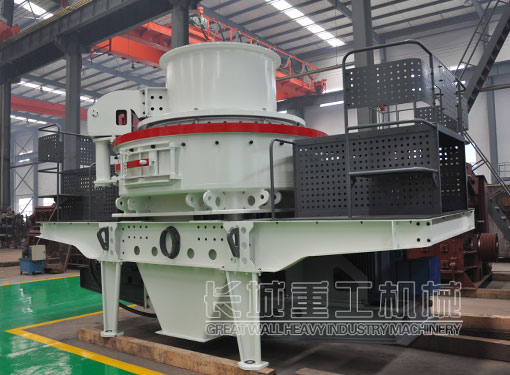

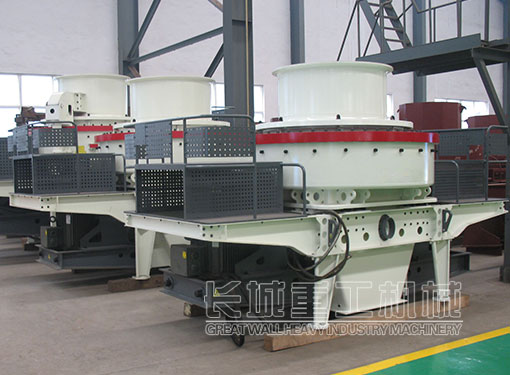

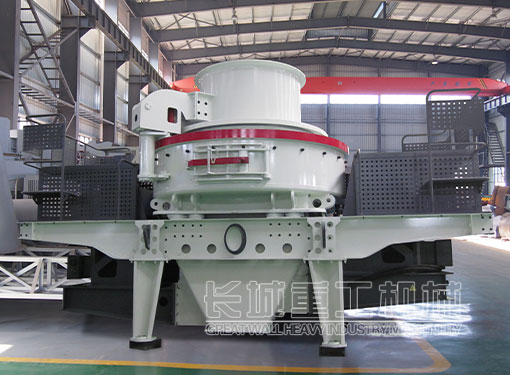

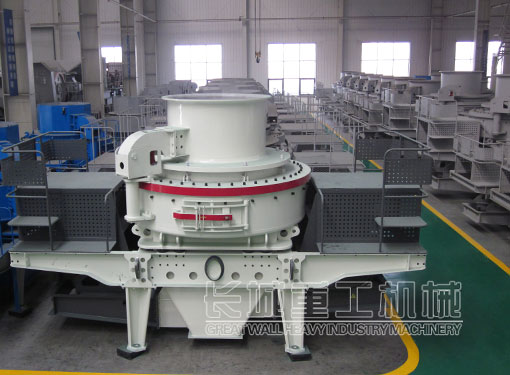

VSI5X高效冲击式破碎机
VSI5X高效冲击式破碎机是以提高破碎效率、降低使用成本为目标而研制生产的新一代细碎、整形设备。主要用于人工制砂和石料整形，为建设工程领域生产优质砂石骨料。
砂石料场、矿山开采、混凝土搅拌站、干粉砂浆等领域
花岗岩、大理石、玄武岩、石灰石、石英石、河卵石、铁矿石、铜矿石等
应用范围：
适应物料：
VSI5X高效冲击式破碎机工作时，物料可直接进入转子经离心加速后抛出，与周护板碰撞破碎；也可通过散料盘分流，一部分从四周散落，另一部分进入转子加速后冲出与周围散落物料发生碰撞、摩擦，并与周护板发生撞击、反弹，形成循环打击。随着破碎进行，小颗粒物料在周护板附近逐渐形成料层幕，提高破碎效果，并对设备起到保护作用，破碎后的物料从下端出料口排出。
工作原理
性能特点
1、优化的发射口结构及叶轮内部流畅的料流曲线设计，降低物料流动阻力，提高物料通过量和破碎比，效率更高，粒型更好，产量更大。
2、周护板局部磨损后可上下调头使用，提高材料利用率，提升易损件使用寿命；组合式锤头设计，只需更换磨损的锤头部分，降低了使用成本。
3、采用菱形冲击块，并增加了副锤头，有效地保护了叶轮立板。
4、机架采用热铆新工艺，增强了结构强度和韧性；零部件采用高铬铁、高锰钢等高质量的耐磨材料，提高了设备综合性能，降低了故障率。
5、双油泵互补系统可保证供油，使设备运行安全可靠；采用稀油润滑系统，可减少轴承摩擦，提高轴承使用寿命。
技术参数
| 型号 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | |||
| 处理能力(t/h) | 瀑落与中心进料 | 150-280 | 240-380 | 350-540 | 500-640 | ||
| 全中心进料 | 70-140 | 120-200 | 180-280 | 250-360 | |||
| 最大进料尺寸(mm) | 软料 | 35 | 40 | 45 | 50 | ||
| 硬料 | 30 | 35 | 40 | 45 | |||
| 转速(rpm) | 1700-1900 | 1500-1700 | 1300-1510 | 1100-1310 | |||
| 双电动机功率(kw) | 110-150 | 180-220 | 264-320 | 400-440 | |||
| 外形尺寸(mm) | 4100×2330×2300 | 4140×2500×2700 | 4560×2600×2900 | 5100×2790×3320 | |||
| 重量(t) | 12.1 | 14.8 | 18.6 | 27.5 | |||
| 稀油润滑站 | 双油泵电动机功率(kW) | 2×0.25 | |||||
| 油箱加热功率(kW) | 2 | ||||||
| 外形尺寸(mm) | 820×520×1270 | ||||||
注：技术数据如有变动，恕不另行通知。

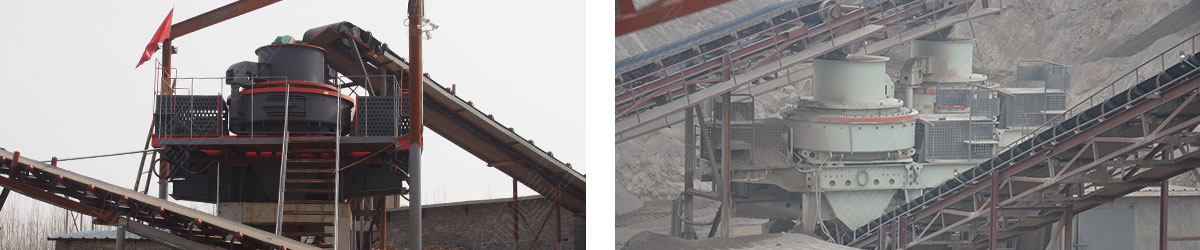

客户案例
